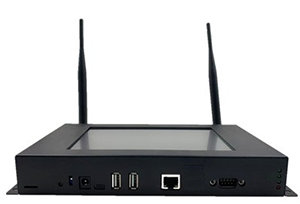

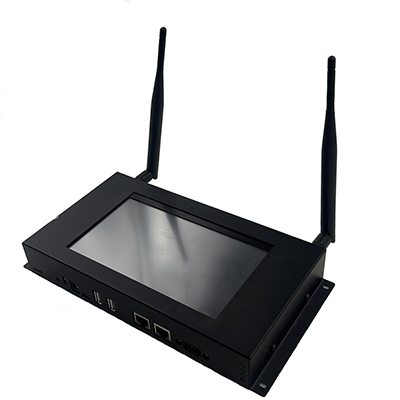

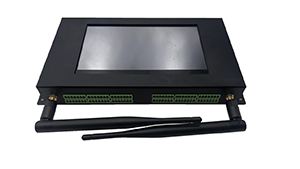

触屏工业网关
|
型号: BTMG01-02
外形尺寸: 220mm*124mm*30mm
-
工业级网关
-
Wifi/Bluetooth外置胶棒天线
-
操作系统：OpenWrt(linux)
-
处理器：MT7688AN
-
主频：580MHz
-
内存：128MB
|
|
|
| |
|
|
|
产品介绍 |
|
金瓯工业网关支持采集各种PLC，仪器仪表，传感器，水气电表，电力设备，CNC等各种工业设备数据，具有协议解析，边缘计算的高可靠性工业智能网关，是构建工业互联网系统的核心边缘节点。采用高性能工业级处理器设计，包括以太网、CANbus、485、RS232、WIFI、蓝牙、USB、I2C、I2S、SPI、继电器输出、显示屏等接口。特别适合工业现场应用需求，也可以作为物联网领域的物联网网关。如果需要，还可以添加4G和5G功能(可选)。
|
|
|

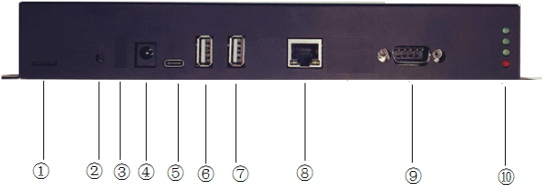

硬件概述 |
|
|
Ref#
|
描述
|
| 1 |
Micro SD 卡槽
|
| 2 |
重置按钮
|
| 3 |
启动模式
|
| 4 |
电源
|
| 5 |
Type-C USB
|
| 6 |
USB 0 接口
|
| 7 |
USB 1 接口
|
| 8 |
Ethernet ETH 0 接口
|
| 9 |
RS232 male connector
|
| 10 |
指示灯组
|
|
|

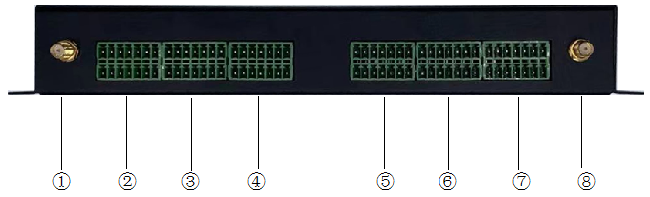

Ref#
|
描述
|
| 1 |
2.4 GHz 蓝牙天线
|
| 2 |
1# Digital I/Os connector
|
| 3 |
2# Digital I/Os connector
|
| 4 |
3# Digital I/Os connector
|
| 5 |
4# Digital I/Os connector
|
| 6 |
5# Digital I/Os connector
|
| 7 |
6# Digital I/Os connector
|
| 8 |
2.4 GHz Wi-Fi 天线
|
|
应用 |
|
金瓯蓝牙网关可以灵活应用到各种蓝牙的应用场景，低功耗、低成本、通用性是蓝牙网关的优势。
适用行业：智能工厂、设备制造商、环保监测、能源监控、智慧城市、智慧农业、智能养殖业、智能楼宇、工业自动化。
|
|
|
技术指标 |
|
性能要求
|
| 操作系统 |
OpenWrt(linux)
|
| 处理器 |
MT7688AN 580MHz with 64 KB ICache and 32 KB D-Cache
|
| Memory |
RAM |
DDR2 128MB
|
| 存储 |
Embedded |
32MB |
| |
Ethernet |
2 x 10M/100M Ethernet on RJ45 connectors
|
| |
USB |
2 x Host 2.0 ;1 x debugging interface
|
| |
Serial |
2 x RS-232 |
| |
|
1 x TTL UART
|
| |
|
1 x RS-485
|
| |
CAN |
1 x CAN
|
| |
I2C |
1 x I2C
|
| |
SPI |
1 x SPI
|
| |
I2S |
1 x I2S
|
| |
TF Card |
1 x TF Card
|
| |
Relay |
4 x Relay
|
| |
LED |
4 x LED
|
| |
Button |
1 x Button
|
| 有线接口 |
Expansion |
Yes, for Side Expansion Modules
|
| 无线接口 |
Wi-Fi/Bluetooth |
802.11a,b,g,n / BT 4.2
|
| |
Antennas (external) |
1 x wifi; 1 x Bluetooth
|
| |
RTC |
Yes (backup supercap)
|
| |
Watchdog |
Yes (system level)
|
| 电源 |
Inuput |
12V,2A
|
| |
Consumption |
4W typical; 16W maximum
|
|
液晶显示屏
|
| |
材质 |
TFT |
| |
分辨率 |
800×480 |
| |
色彩 |
260 thousand |
| |
点距 |
0.1926mm×0.1790mm
|
| |
尺寸 |
154.08mm(H)×85.92mm(7.0 inch)
|
| |
LED 背光 |
是 |
| 操作温度 |
|
-40 to +70 °C
|
| 存储温度 |
|
-40 to +85 °C
|
| 使用环境 |
湿度 |
+40℃时，5 to 95% (不凝结)
|
| 产品尺寸 |
|
24cm x 13cm x 4cm
|
Wi-Fi 性能 |
| 项目 |
内容 |
| 主芯片 |
MTK 7601 |
| 标准 |
802.11b/g/n |
| 传输速率 |
最大 150Mbps |
| 调制 |
BPSK/ QPSK/ 16-QAM/ 64-QAM |
| 频率范围 |
2.412~2.4835 GHz ISM Band |
| 发射功率 |
IEEE 802.11b: DSSS (Direct Sequence Spread Spectrum)
IEEE 802.11g/n:OFDM (Orthogonal Frequency Division Multiplexing) |
| 射频输出 |
< 15dBm@11n,< 18dBm@11b,< 15dBm@11g |
| 接收灵敏度 |
11Mbps -86dBm@8%,54Mbps -74dBm@10%,
130Mbps -66dBm@10% |
| 无线安全 |
WEP, TKIP, AES, WPA, WPA2 |
RF 性能 |
|
IEEE802.11b(11Mbps 模式，除非另有规定)的射频特性 |
| 项目 |
内容 |
| 标准 |
IEEE802.11b |
| 模式 |
DSSS/CCK |
| 频率 |
2400 ~ 2483 MHz |
| 数据速率 |
1,2,5.5,11Mbps |
| TX 特性 |
Min. |
Typ. |
Max. |
Unit |
| 电平 |
17 |
18 |
19 |
dBm |
|
IEEE802.11g ( 54Mbps 模式，除非另有规定)的射频特性 |
| 项目 |
内容 |
| 标准 |
IEEE802.11g |
| 模式 |
OFDM |
| 频率 |
2400 ~ 2483 MHz |
| 数据速率 |
6,9,12,18,24,36,48,54Mbps |
| TX 特性 |
Min. |
Typ. |
Max. |
Unit |
| 电平 |
14 |
15 |
16 |
dBm |
| RX 特性 |
Min. |
Typ. |
Max. |
Unit |
| 最小输入电平 (PER ≤ 10%) |
- |
-75 |
|
ppm |
| 最大输入电平 (PER ≤ 10%) |
-20 |
- |
|
ppm |
|
IEEE802.11n ( MCS7 模式，除非另有规定)的射频特性 |
| 项目 |
内容 |
| 标准 |
IEEE802.11n |
| 模式 |
OFDM |
| 频率 |
2400 ~ 2483 MHz |
| 数据速率 |
6,9,12,18,24,36,48,54Mbps |
| TX 特性 |
Min. |
Typ. |
Max. |
Unit |
| 电平 |
14 |
15 |
16 |
dBm |
| RX 特性 |
Min. |
Typ. |
Max. |
Unit |
| 最小输入电平 (PER ≤ 10%) |
- |
-75 |
|
ppm |
| 最大输入电平 (PER ≤ 10%) |
-20 |
- |
|
ppm |
|
