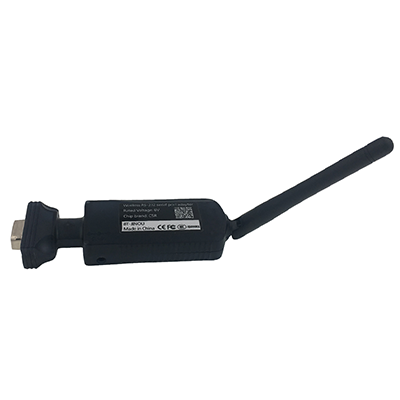

超远距离蓝牙串口适配器（300米）
|
|
|
产品介绍 |
-
金瓯科技推出一套超远距离蓝牙适配器，配套使用，传输距离可以达到200-300米，满足远距离数据传输。
-
设备实现了通过RS232接口和远端低功耗蓝牙进行数据传输的功能，设备包含数据模式和配置模式两种不同的工作状态。
-
数据模式：设备可连接至远端BLE设备或者被远端BLE设备搜索/连接，连接完成后可和远端BLE设备双向数据传输。
-
配置模式：用户可对设备进行参数配置，如设备名称、波特率等。此状态下，设备不可被发现/连接。
|
|

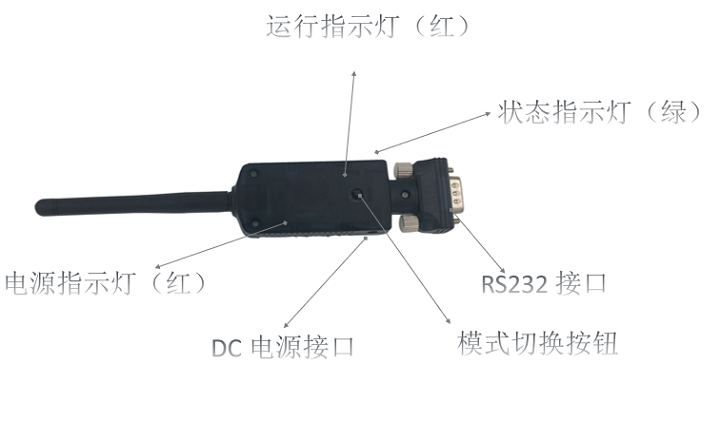

硬件概述 |
|
|
应用 |
| 规格 |
远距离蓝牙串口适配器 |
| 规范 |
蓝牙规范5.0低功耗蓝牙模式（BLE） |
| 工作频段 |
ISM频段 2.402～2.480GHz |
| 天线 |
外接天线 |
| 配套使用有效距离 |
300米 |
| 实现协议 |
LL、SMP、L2CAP、ATT、GAP、GATT |
| 通讯接口 |
标准RS232五线制模式 |
| 连接器 |
DB9 插座 |
| 信号脚 |
RXD, TXD, RTS, CTS, GND |
| 最大传输速率 注1 |
20Kbytes/Sec |
| 支持波特率 |
1200、2400、4800、9600、19200、38400、
57600、115200、230400bps |
| 功耗 |
未连接（从设备） |
3.1mA |
| 未连接（主设备） |
21mA |
| 连接上，无数据传输 |
3.6mA |
| 数据传输中 注2 |
9.8mA |
| 工作环境 |
运行温度 |
0℃～+60℃ |
| 储存温度 |
-10℃～+70℃ |
| 湿度 |
5％～90％ 无凝结 |
| 外壳尺寸 |
99（L）×34（W）×17（H）不含天线 |
|
注1：这里是指两适配器间数据对传速率，该值和连接参数有关，如不同的手机和适配器传输数据，速率可能会不同。另外要达到最大传输速率，串口波特率请设置成230400。
注2：数据传输功耗为有效范围10m内以9600波特率持续传输得到的功耗数据。
|
|
RS232接口：
|
|
Pin No |
Signal |
| 1 |
VCC |
| 2 |
TXD |
| 3 |
RXD |
| 4 |
Nc |
| 5 |
GND |
| 6 |
Nc |
| 7 |
CTS |
| 8 |
RTS |
| 9 |
VCC |
|
|
BLE串口适配器提供标准的RS-232接口，并支持多种串口模式。
设备RS-232 DB9座可以供电，可用于用户自行开发的设备上。
1、9号脚为VCC，5号脚为GND，6～9VDC，500mA 额定电流。
|

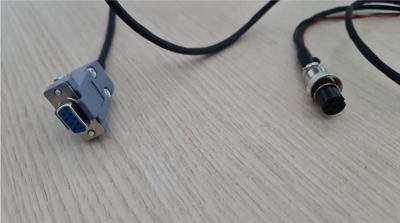

电子秤使用时，可配置转接头
|
|
