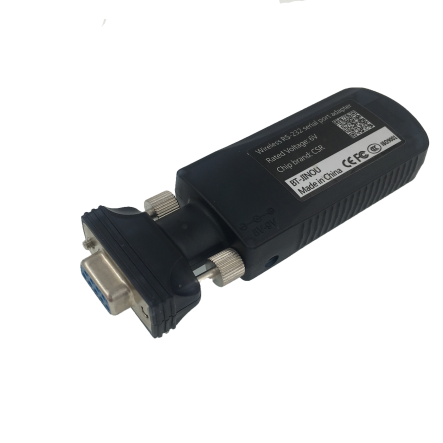

12V BLE5.0串口适配器
|
|
|
产品介绍 |
|
金瓯BLE串口适配器为本公司自主开发的智能型无线数据传输产品，支持最新推出的蓝牙5.0协议规范,整体性能更优化。
设备实现了通过RS232接口和远端低功耗蓝牙进行数据传输的功能，设备包含数据模式和配置模式两种不同的工作状态。
数据模式：设备可连接至远端BLE设备或者被远端BLE设备搜索/连接，连接完成后可和远端BLE设备双向数据传输。
配置模式：用户可对设备进行参数配置，如设备名称、波特率等。此状态下，设备不可被发现/连接。
|
|
|
硬件概述 |
|
|
应用 |
-
工业自动化仪表
-
医疗监护设备
-
电力采集设备
-

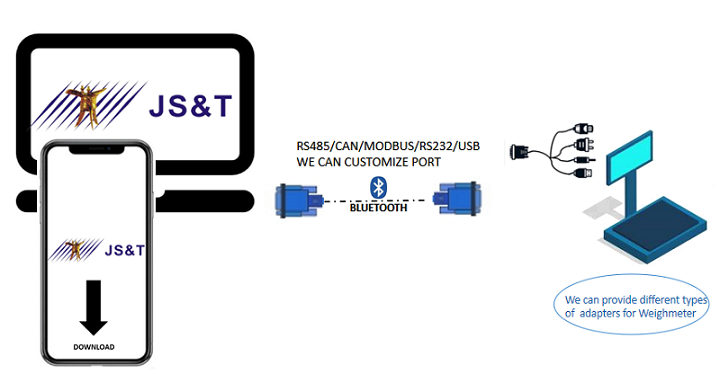

蓝牙电子称称重衡器
-
蓝牙打印机设备
-
蓝牙遥控设备
-
教育蓝牙设备
-
汽车蓝牙检测设备
|
| 名称 |
5.0BLE串口适配器 |
| 蓝牙协议版本 |
蓝牙规范5.0低功耗蓝牙模式（BLE） |
| 型号 |
BLES-07（孔型） |
BLES-08（针型） |
| 工作频段 |
ISM频段 2.402～2.480GHz |
| 天线 |
板载天线 |
| 有效距离 |
40米 |
| 实现协议 |
LL、SMP、L2CAP、ATT、GAP、GATT |
| 通讯接口 |
标准RS232五线制模式 |
| 连接器 |
DB9 插座 |
| 信号脚 |
RXD, TXD, RTS, CTS, GND |
| 最大传输速率 注1 |
20Kbytes/Sec |
| 支持波特率 |
1200、2400、4800、9600、19200、38400、
57600、115200、230400bps
|
| 功耗 |
未连接（从设备） |
2.7mA |
| 未连接（主设备） |
7mA |
| 连接上，无数据传输 |
2.8mA |
| 数据传输中 注2 |
4.8mA |
| 工作环境 |
运行温度 |
-20℃～+70℃ |
| 储存温度 |
-40℃～+85℃ |
| 湿度 |
5％～90％ 无凝结 |
| 外壳尺寸 |
99（L）×34（W）×17（H） |
注1：这里是指两适配器间数据对传速率，该值和连接参数有关，如不同的手机和适配器传输数据，速率可能会不同。另外要达到最大传输速率，串口波特率请设置成230400。
注2：数据传输功耗为有效范围10m内以9600波特率持续传输得到的功耗数据。
|
