型号: BLE5.0
        孔型 BTS6104C2P
        针型 BTS6204C2P
    型号: 蓝牙3.0
        孔型 BTS6004C2P
        针型 BTS5904C2P
    尺寸: 99*34*17mm
    规范：BLE5.0和蓝牙3.0两款
    工作频段：ISM频段: 2.400～2.483GHz
    距离: 10m
    信号脚：CAN-H，CAN-L，GND
    支持的CAN波特率：15K~1M
    支持的CAN工作模式：OSM、Not OSM

产品介绍

• 蓝牙CAN适配器是工业现场总线CANBUS转接到蓝牙无线网络的桥接器产品。
• 作为一种线缆取代方案，它可以直接把CANBUS总线的数据转发到蓝牙无线网络中。
• 任何蓝牙无线设备（蓝牙PDA、蓝牙手机、蓝牙串口适配器、蓝牙PC等等）均可通过该蓝牙CAN适配器接入到CAN总线中，查询CAN总线中设备工作状态和查收各种数据。
• 蓝牙CAN适配器的蓝牙接口提供了安全认证功能，当用户设置使用安全认证时，连接的设备必须要进行鉴权，只有通过鉴权的用户才能与其进行通讯，如果是一对蓝牙CAN适配器，这些过程都将自动完成。
• 金瓯科技推出BLE5.0和蓝牙3.0两款CAN适配器，满足客户的不同需求。

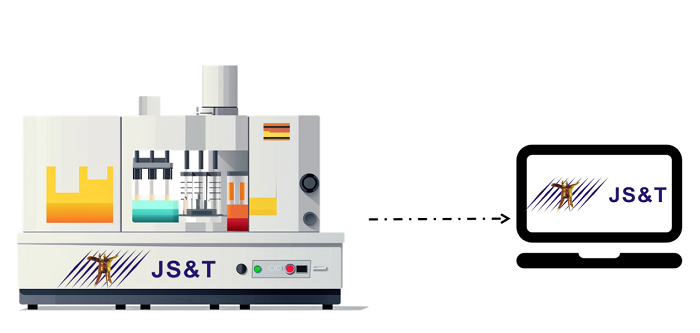

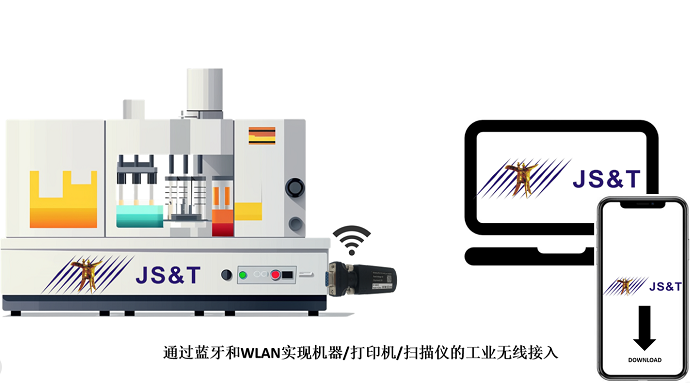

• 蓝牙CAN适配器的典型应用。

• 无线赋能CAN总线
  专为CAN总线网络无线化设计，通过蓝牙5.0技术，让您摆脱线缆束缚，在手机、平板或电脑上无线进行ECU诊断、数据监控和固件刷写，大幅提升工作效率。
• 工业级可靠设计
  -40℃ ~ +85℃宽温工作，无惧汽车电子和工业现场的复杂电磁环境与电压波动，保障核心设备安全。
• 协议兼容，应用广泛
  完美支持CAN 2.0A/2.0B协议，最高速率达1Mbps，兼容高层协议，适用于商用车、工业PLC、工程机械、机器人等多种专业领域。
• 功能强大，开发便捷
  支持双向透明传输和数据缓存功能。提供Windows/Android/iOS配套软件及二次开发SDK，您可轻松集成到自有系统中，快速开发定制化应用。
• 即插即用，轻松上手
  用户可通过专用APP轻松连接设备，实时查看CAN总线数据流、发送自定义帧、执行诊断命令，无需复杂配置，是工程师现场调试的得力助手。

硬件概述

• 当CAN适配器上电后，电源状态指示灯（红灯）常亮。
• 工作状态指示（红灯），从设备2秒闪烁，主设备5秒闪烁。
• 蓝牙连接状态指示（绿灯）,如果连接状态指示（绿灯）熄灭，则表示已经与其它蓝牙设备建立连接；如果闪烁，则表示没有建立连接。
• 当CAN适配器工作在参数设置状态，工作状态指示（红灯）和蓝牙连接状态指示灯（绿灯）均熄灭。

应用

技术指标
