蓝牙3.0数据传输内嵌模块

一：产品概述

   该系列模块采用CSR BC04 External芯片设计，遵循V3.0蓝牙规范。模块采用工业标准，四层PCB板设计，引脚采用双排直插DIP封装，适合快速生产和随时插拔更换。内置了金瓯开发的专门数据传输软件固件，具有易连接，数据传输稳定，兼容上的蓝牙3.0规范及以下的设备。模块做主时连接匹配为自动连接匹配，数据通过UART串口透明传输和I/O口开关量传输，内部支持多种蓝牙服务，使用方便。对于用户设计开发简单，不需要了解复杂的蓝牙协议，直接当做串口线使用。

   用户购买了我司蓝牙模块将提供专门的技术服务支持，包括详细的使用开发说明，配套的开发工具和测试底板和测试模拟软件。

       测试底板                                                 模块参数设置工具

二：产品特征

1.支持主从模式

2.支持点对点，点对多点，中继，中继节点四种模式

3.通信接口：UART串口，I/O口，PCM口（插针引脚封装不支持），模拟口（8位A/D）

4.支持固件在线升级

5.数据支持高速数据传输模式，节能模式和低功耗模式

6.硬件封装：双排直插封装

7.具有内置天线，外置天线和不带天线等都种规格

8.符合FCC，CE，ROHS等认证

9.支持用户设定波特率（1200-1382400），设备名称，主从，节能参数等多种参数

10.内置内置8兆Flash Memory

11.支持Park,Sniff,Hold及深度休眠模式

12.可以支持SPP，HCI，HID，OPP，HDP，DUN，SYNCH，FTP，HSP， CTP，GOEP，FAX，HSAGP，PAN，BIP，BIR，HFP，OBEX，PPP，HFAGP，BPP，UPD，LMP，ICP，TCS，PAN，MAP，CTP，HCRP，PBAP，DID，SYNCML， MAP，GOEP，L2CAP，RFCOMM，SDP等多种蓝牙profile

13.CLASS1 100米距离和CLASS2 10米距离 两种规格

三：技术指标

1.工作频率：ISM频段 2.400～2.483MHz

2.蓝牙规范：V3.0

3.扩频方式：FHSS

4.工作电压：3-3.6V

5.发射功率：-6～+4dBm

6.传输距离：>10米 CLASS2 >100米 CLASS1

7.接收灵敏度：<-88dBm at < 0.1% BER

8.工作温度：-20℃-+75℃

9.存储温度：-40℃-105℃

10.待机电流：<1MA

11.天线规格：2.4G 50欧姆

12.安全认证：AES 128位

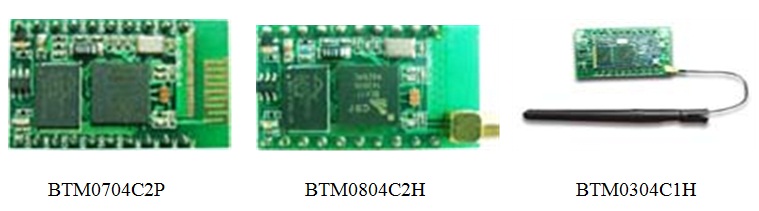

13.模块尺寸封装

    BTM0704C2P 30.7*18MM 内置板载天线 10米距离

    BTM0804C2X 30.7*18MM 带外置天线 10米距离

    BTM0304C2H 36.8*22.7MM 带外置天线 100米距离

四：应用范围

1.工业自动化仪表

2.医疗监护设备

3.电力采集设备

4.智能家居蓝牙转红外

5.蓝牙电子称称重衡器

6.蓝牙打印机设备

7.蓝牙鼠标，键盘，操作杆等消费电子设备
