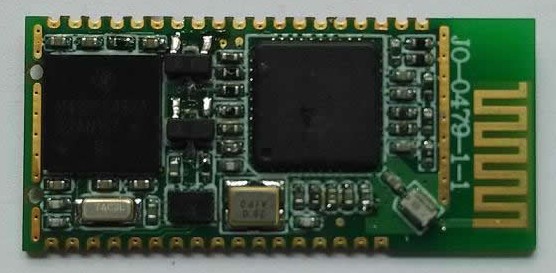

CC2564双模蓝牙模块

BTM0609C2P

一：产品概述
   该系列模块采用TI CC2564芯片设计，包含了2种无线模式：Basic Rate（BR/EDR）和Bluetooth low energy（BLE）。BR/EDR（传统蓝牙）应用于需要进行大数据量数据传输的场合，BLE（低功耗蓝牙）则应用在传输少量数据的场合，这是低功耗蓝牙的低功耗特性所决定的。低功耗蓝牙为了保证低功耗特性，简化了握手协议、缩短了唤醒时间等，在短时间、小数据量的数据传输中，这种协议上的简化和唤醒时间所能带来的功耗节省表现明显。在这种类型的数据传输中，低功耗蓝牙的功耗仅为传统蓝牙的十分之一；而在长时间、大数据量的传输中，由于握手协议和唤醒时间在整个任务的数据量以及全部持续时间中所占的比例较低，其低功耗的优越性会大打折扣,但是传输速率却很低，所以这时采用传统蓝牙通信更为合适。

二：产品特点

1. 支持主从模式
2. 支持点对点，点对多点传输。BR/EDR模式同时可以连接7个设备，BLE模式同时可以连接3个
3. BR/EDR模式最大可传30KB Byte ，BLE模式最大可传3-4KB Byte
4. 数据支持高速数据传输模式，节能模式
5. 硬件封装：SMT表贴封装
6. 支持固件在线升级
7. 符合FCC，CE，ROHS等认证
8. 支持用户设定波特率（2400～460800bps），设备名称，主从，节能参数等多种参数
9. 可以支持SPP HCI HID OPP HDP DUN SYNCH FTP HSP CTP GOEP FAX HSAGP PAN BIP BIR HFP OBEX PPP HFAGP BPP UPD LMP ICP TCS PAN MAP CTP HCRP PBAP DID SYNCML MAP GOEP L2CAP RFCOMM SDP等多种蓝牙profile
10. 支持微信AIRSYNC协议，支持苹果ANCS协议

三：技术指标

1. 工作频率：ISM频段 2.400～2.483GHz
2. 蓝牙规范：V4.0
3. 扩频方式：FHSS
4. 工作电压：3-3.6V
5. 发射功率：-6～+4dBm
6. 实现协议：LM、LC、LL、SMP、L2CAP、ATT、GAP、GATT、SDP、RFCOMM
7. 接收灵敏度：<-88dBm at < 0.1% BER
8. 工作温度：-20℃-+75℃
9. 存储温度：-40℃-105℃
10. 安全认证：AES 128位
11. 天线规格：2.4G 50欧姆
12. 模块尺寸封装 31.8*14.5MM

四:应用范围点

1. 蓝牙遥控门锁
2. 医疗监护设备
3. 智能可穿戴设备
4. 智能家居
5. 蓝牙电子称称重衡器
6. 蓝牙打印机设备
7. 车辆蓝牙无线监控及诊断、汽车OBD检测仪
8. 工业及安防蓝牙无线控制与数据采集，蓝牙无线仪器仪表
9. 蓝牙串口设备，蓝牙无线工业控制
