小尺寸高性价数据传输模块

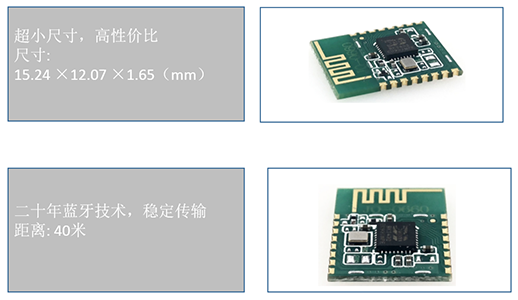

尺寸:15.24mm * 12.07mm * 1.65mm
一、产品概述：
金瓯BLE0605C2P是体积超小的蓝牙4.2双模模块，为本公司自主开发的智能型无线数据传输产品，低功耗，高效率的无线数据传输方案。非常适合便携式医疗设备，可穿戴设备，智能家居等应用场景。
小尺寸双模，无限可能：模块尺寸仅15.24mm * 12.07mm，极致紧凑的空间内集成了经典蓝牙（BT）与低功耗蓝牙（BLE） 两种模式，完美适用于对尺寸有严苛要求的智能穿戴设备。
双模并行，应用广泛：既支持A2DP/HFP高质量音频传输，用于语音遥控和音乐播放；又支持BLE低功耗连接，与手机APP或传感器进行高效、节能的数据交互，一模块解决双重需求。
接口丰富，开发便捷：提供UART主控接口和PCM音频接口，并集成丰富的GPIO、PWM、I2C等资源，内置协议栈，通过AT指令即可快速配置，大幅降低开发难度和周期。
性能稳定，认证齐全：通信稳定可靠。可通过FCC/CE/SRRC等无线电认证，确保您的产品可顺利上市全球市场，无后顾之忧。
赋能创新产品：是智能手表、智能家居遥控器、双模耳机、工业手持设备等产品的理想选择，为您提供高性价比、高集成度的无线连接解决方案。
二、功能描述：
BTM0605C2P蓝牙模块实现了通过UART口和远端蓝牙进行数据传输的功能。模块上电运行后会依据ModeSW脚的电平值进入通讯模式或者配置模式。
通讯模式，模块为从设备蓝牙，作为主设备的远端蓝牙可发现并连接上该模块，进而执行数据传输任务。当SPP 服务连接时，BLE服务停止工作，同理，当BLE服务连接时，SPP服务停止工作。
配置模式，用户可对模块进行参数配置，如设备名称、波特率等。此状态下，模块不可被发现/连接。
启用自动休眠(低功耗)模式，模块能在保证可靠通讯的同时显著较小功耗。但启用该功能后，唤醒保持脚起效，当外部处理器向模块发送数据时，必须提前使模块的唤醒保持脚置为高电平，模块不再进入休眠，待数据发送完毕后，再置回低电平。
如果应用场合对功耗不敏感，可以关闭自动休眠功能，此时模块处于全速工作状态，功耗相对较高，当用户向模块发送数据时，无需控制唤醒保持脚。
三、参数指标
| 名称 | BLE0605C2P蓝牙模块 |
| 规范 | 蓝牙规范4.2 |
| 工作频段 | ISM频段 2.402～2.480GHz |
| 尺寸 | 15.24mm * 12.07mm * 1.65mm |
| 天线 | 印制天线 |
| 有效距离 | 空旷地带40米 |
| 实现协议 | LL、SMP、L2CAP、ATT、GAP、GATT |
| 通讯接口 | 标准UART |
| 最大传输速率 注1 | BLE：2.5KB/S SPP: 19KB/S |
| 节能 | 支持低功耗模式 |
| 支持波特率 | 1200、2400、4800、9600、19200、38400、57600、115200、230400bps |
| 双模模式功耗 | 射频级别 | Class 2（10米） |
| 未连接 | 7.3mA |
| 连接（9600波特率全速传输数据） | 9.1mA |
| BLE模式功耗 | 射频级别 | Class 2（10米） |
| 未连接（广播间隔1秒，开启低功耗模式） | 40uA |
| 未连接（广播间隔1秒，关闭低功耗模式） | 2.36mA |
| 连接（开启低功耗模式）注2 | 0.65mA |
| 连接（9600波特率全速传输数据） | 3.4mA |
注1：该值和连接参数有关，如不同的手机和模块传输数据，速率可能会不同。另外要达到最大传输速率，串口波特率请设置成230400。
注2：该值随连接参数不同而有差异，不同的主设备可能有不同的值，如用不同的手机连接模块，会使模块的功耗不同。
四、应用范围
- 1.蓝牙遥控门锁
- 2.医疗监护设备
- 3.智能可穿戴设备
- 4.智能家居
- 5.蓝牙电子称称重衡器
- 6.蓝牙打印机设备
- 7.蓝牙鼠标，键盘，操作杆等消费电子设备
- 8.运动健身器材
- 9.蓝牙防丢器
- 10.蓝牙自拍器
- 11.蓝牙遥控设备
- 12.蓝牙标签，信标
- 13.蓝牙手环，手表
- 14.蓝牙可穿戴设备
- 15.蓝牙血压计，血糖仪
|
