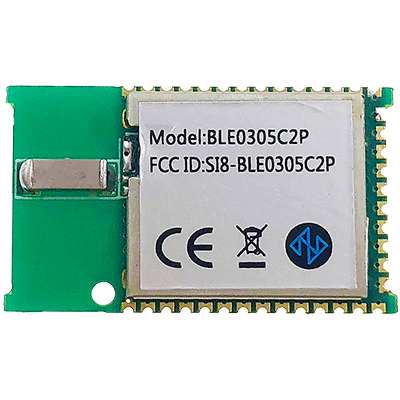

蓝牙5.0数据传输模块
尺寸:26mm×15.24mm
一、产品概述：
金瓯BLE0305C2P蓝牙模块为本公司自主开发的智能型无线数据传输产品，是低成本，低功耗，高效率的无线数据传输方案。
模块采用了 nRF52832 芯片，支持最新推出的蓝牙5.0协议规范,整体性能更优化，智能化，非常适合便携式医疗设备，可穿戴设备，智能家居等应用场景。
二、功能描述：
BLE0305C2P蓝牙模块实现了通过UART口和远端低功耗蓝牙进行数据传输的功能。模块上电运行后会依据ModeSW脚的电平值进入通讯模式或者配置模式。
通讯模式，模块为从设备蓝牙，作为主设备的远端蓝牙可发现并连接上该模块，进而执行数据传输任务。
配置模式，用户可对模块进行参数配置，如设备名称、波特率、电源管理模式等。此状态下，模块不可被发现/连接，并且始终处于唤醒状态。
启用自动休眠(低功耗)模式，模块能在保证可靠通讯的同时显著较小功耗。但启用该功能后，唤醒保持脚起效，当外部处理器向模块发送数据时，必须提前使模块的唤醒保持脚置为高电平，模块不再进入休眠，待数据发送完毕后，再置回低电平。
如果应用场合对功耗不敏感，可以关闭自动休眠功能，此时模块处于全速工作状态，功耗相对较高，但用户向模块发送数据时，无需控制唤醒保持脚。
三、参数指标
| 名称 | BLE0305C2P蓝牙模块 |
| 规范 | 蓝牙规范5.0 BLE |
| 工作频段 | ISM频段 2.402～2.480GHz |
| 天线 | 内置陶瓷天线或外接天线 |
| 有效距离 | 40米 |
| 实现协议 | LL、SMP、L2CAP、ATT、GAP、GATT |
| 通讯接口 | 标准UART |
| 最大传输速率 注1 | 20Kbytes/Sec |
| 节能 | 支持低功耗模式 |
| 支持波特率 | 1200、2400、4800、9600、19200、38400、57600、115200、230400、460800、921600bps |
| 功耗 | 射频级别 | Class 2（10米） |
| 未连接（广播间隔1秒，开启低功耗模式） | 26uA |
| 未连接（广播间隔1秒，关闭低功耗模式） | 2.24mA |
| 连接（开启低功耗模式）注2 | 0.28mA |
| 连接（全速传输数据） | 4.3 mA |
注1：这里是指两模块间数据对传速率，该值和连接参数有关，如不同的手机和模块传输数据，速率可能会不同。另外要达到最大传输速率，串口波特率请设置成230400。
注2：该值随连接参数不同而有差异，不同的主设备可能有不同的值，如用不同的手机连接模块，会使模块的功耗不同。
四、应用范围
- 蓝牙遥控门锁
- 医疗监护设备
- 智能可穿戴设备
- 智能家居
- 蓝牙电子称称重衡器
- 蓝牙打印机设备
- 蓝牙鼠标，键盘，操作杆等消费电子设备
- 运动健身器材
- 蓝牙防丢器
- 蓝牙自拍器
- 蓝牙遥控设备
- 蓝牙标签，信标
- 蓝牙手环，手表
- 蓝牙可穿戴设备
- 蓝牙血压计，血糖仪
|
